原理和结构

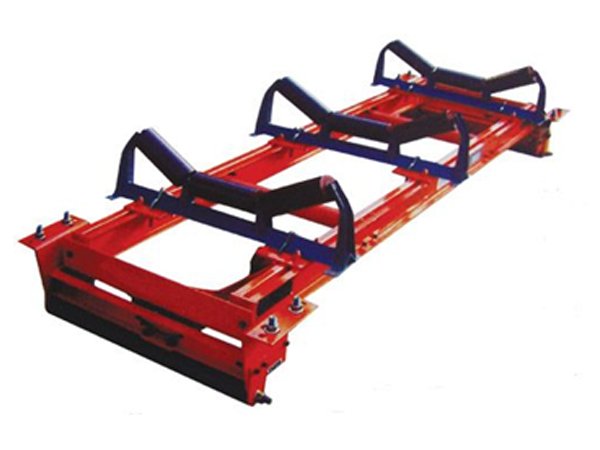

ICS-XX托辊式 电子皮带秤能够很方便的安装到皮带输送机上，对通过的物料进行连续不断的计量、累计和显示，并且把流量和累计的结果远传到需要的位置（距离3000米），远传的信号包括瞬时流量，累计量和流量上限，流量下限等。
ICS-XX托辊式电子皮带秤安装于输送皮带的下面，并托起计量段的皮带。荷重传感器将物料阻力变化，皮带槽型角度变化等非重力因素自动消除，只送出纯净的重力信号到称重积算仪。
在返程皮带上置有一个可以测出 电子皮带秤运行速度的测速机构，其内部的测速传感器连续测量单位时间内皮带运行的距离，并且发出相应的调频脉冲到称重积算仪。
上述两个被测量的物理量（重量和速度）被同时传到称重积算仪中， 电子皮带秤重量和速度两个物理量在称重积算仪中被立即（约0.0001秒）计算成为法定重量单位（公斤 -kg，吨 -t，磅 -lb），并按用户的设定显示出瞬时流量和累计量。同时送出各远传信号。
1：承重架 2：称重桥 3：托辊架及托辊 4：测速机构及测速传感器 5：荷重传感器 6：皮带输送机并配有MT2002大皮带计量电脑积算仪表 | |
电子皮带秤主要性能指标： | |
称重能力：6000T/H 以下 | 流量上限：继电器触点输出 |
皮带宽度：500-2200mm | 流量下限：继电器触点输出 |
皮带速度：0.1-4m/s | 吨脉冲：可任意设定（NPN、CE结） |
电子皮带秤精确度：累计量的±0.25～±0.5% | 瞬时流量：kg/分（4-20mA） |
电源：～220v 50Hz | 组合式秤体、多辊或单辊结构、称重机构 |
简略选型表：
规格型号 | 带宽（mm) | 精度（%） | 称量范围（t/h) | 皮带倾角 | 称量传感器（只） | 称量托辊（组） | 应用场合 | 工作电压(Vac) |
ICS-BM-(A) | 500- 1800 | ±0.125 | 1-2000 | ≤6° | 4 | 4 | 倾角较小 | 220± 10% |
ICS-BM-(B) | 500- 1800 | ±0.25 | 1-2000 | ≤17° | 2 | 4 | 电子皮带秤主皮带输送机 | |
ICS-BM-(C) | 500- 1800 | ±0.5 | 1-2000 | ≤17° | 2 | 2 | 主皮带输送机 | |
ICS-BM-(D) | 500- 1800 | ±0.5 | 1-2000 | ≤17° | 2 | 1 | 较短的输送 | |
ICS-BM-(E) | 500- 1800 | ±0.5 | 1-2000 | ≤17° | 1 | 2 | 主皮带输送机 | |
ICS-BM-(F) | 500- 1800 | ±1.0 | 1-2000 | ≤17° | 1 | 1 | 较短的输送机 | |
ICS-BM-(G) | 500- 1800 | ±1.0 | 1-2000 | ≤17° | 2 | 1 | 电子皮带秤移动工输送机 |
注：采用潍坊卓尔特建材设备有限公司专用802/803大皮带称重计量电脑积算仪，计量误差优于1%，且稳定可靠，值得信赖！
